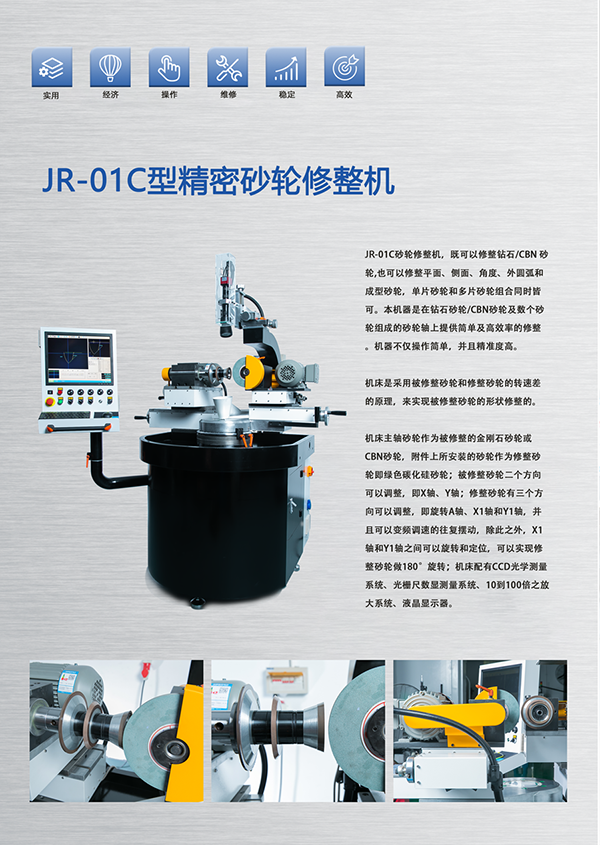

JR-01 C型精密砂輪修整機

JR-01C砂輪修整機，既可以修整鉆石/CBN 砂輪,也可以修整平面、側面、角度、外圓弧和成型砂輪，單片砂輪和多片砂輪組合同時皆可。本機器是在鉆石砂輪/CBN砂輪及數個砂輪組成的砂輪軸上提供簡單及高效率的修整。機器不僅操作簡單，并且精準度高。

機床是采用被修整砂輪和修整砂輪的轉速差的原理，來實現被修整砂輪的形狀修整的。

機床主軸砂輪作為被修整的金剛石砂輪或CBN砂輪，附件上所安裝的砂輪作為修整砂輪即綠色碳化硅砂輪；被修整砂輪二個方向可以調整，即X軸、Y軸；修整砂輪有三個方向可以調整，即旋轉A軸、X1軸和Y1軸，并且可以變頻調速的往復擺動，除此之外，X1軸和Y1軸之間可以旋轉和定位，可以實現修整砂輪做180°旋轉；機床配有CCD光學測量系統、光柵尺數顯測量系統、10到100倍之放大系統、液晶顯示器。
